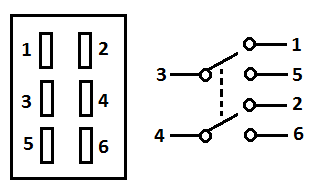

我們現在將查看 DPDT 紐子開關的接線圖。 下圖為雙刀雙擲紐子開關接線示意圖：
DPDT 紐子開關有 6 個端子。端子 3 和 4 代表?yè)軇?dòng)開關。這些端子接收驅動端子 1 和 5 以及 2 和 6 上的負載所需的功率。端子 3 可以在端子 1 和 5 之間翻轉。因此，如果風扇連接到端子 1 并且電機連接到端子 5，則端子 3 ，代表?yè)軇?dòng)開關，可以在運行風扇和運行電機之間切換。端子 4 也是如此。端子 4 可以在端子 2 和端子 6 之間切換。因此，如果將加熱器連接到端子 2，并且將鼓風機連接到端子 6，則代表?yè)軇?dòng)開關的端子 4 可以在加熱器之間切換和鼓風機。 DPDT 開關有 2 個輸入開關，每個輸入開關可以連接到 2 個端子之一。因此，它可以用 2 個開關控制 4 個不同的電路或設備。

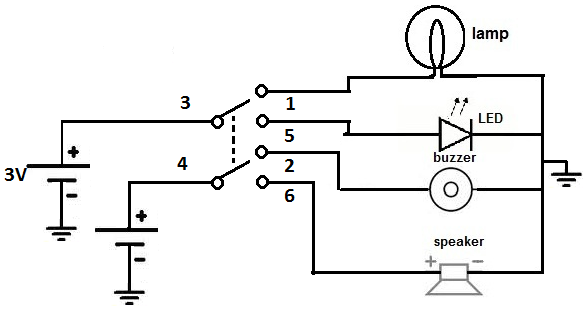

DPDT紐子開關的示例電路如下所示：
